 概述
GGD型交流低壓配電柜適用于發電廠、變
電站、鋼廠企業等電力用戶的交流50HZ，額定
工作電壓380V，額定工作電流5000A的配電系
統，作為動力、照明及配電設備的電能轉換、
分配與控制之用。
產品具有分段能力高，動熱穩定性好，電
氣方案靈活，組合方便，實用性強，結構新穎，
防護等級高等特點，可作為低壓成套開關設備的
更新?lián)Q代產品使用。
GGD型交流低壓配電柜符合IEC439《低壓
成套開關設備和控制設備》，GB7251《低壓成
套開關設備》等標準。

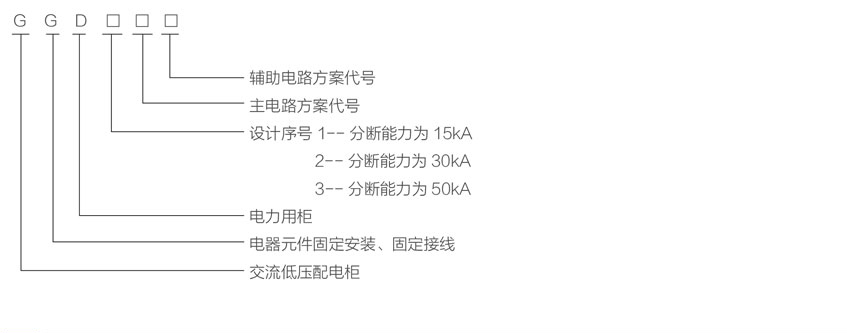

型號含義
使用環境
1.周?chē)諝鉁囟炔桓哂?40℃，不低于-5℃。24h以內的平均溫度不得高于+35℃。
2.戶內安裝使用，使用地點的海拔高度不得超過2000m。
3.周?chē)諝庀鄬?duì)濕度在溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度。(例如+20℃時為
90%)應考慮到于溫度變化可能會偶然產生凝露的影響。
4.設備安裝時與垂直面的傾斜度不超過5%。
5.設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。
6.用戶有特別要求時與制造廠協商解決。
電氣性能

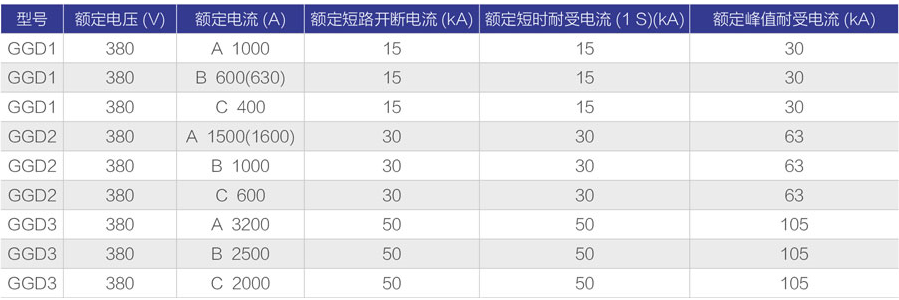

★基本電氣參數
★輔助電路方案
輔助電路的設計分供用點方案和發電廠方案兩部分。
★主母線
額定電流在1500A及以下時采用單銅排母線。額定電流大于1500A時采用雙銅排母線。
|
